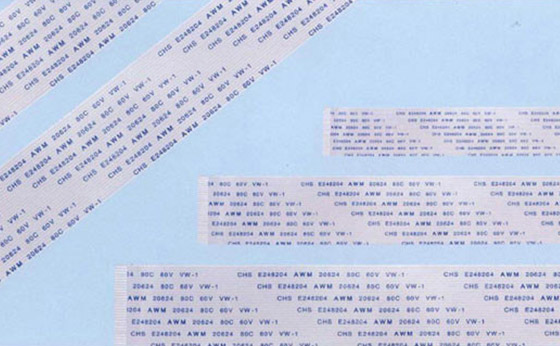

一：FFC排線的技術參數：
1.導體數 N：排線中銅線導體的數目；
2.間距 P：相鄰兩條導體中心線之間的距離；
3.邊距 M：最外部一條導體中心線到排線邊緣之間的距離；
4.全間距 TP：最外部兩條導體中心線之間的距離，TP=P*（N-1）；
5.總寬度 W：排線兩個邊緣中間的距離，W=P*（N+1）；
6.線口長度：露出的導體在縱向的平均長度；
7.總長度 TL：排線兩端的距離；
8.插入厚度 TT：排線兩個連接端的厚度。
二：FFC排線的應用：
目前廣泛應用于各種打印機打印頭和主板之間的連接，繪圖儀、掃描儀、復印機、音響、液晶電器、傳真機、各種影碟機等產品的信號傳輸及板板連接。在現代電器設備中，幾乎無處在。
三：常用型號如下：
A型：兩端連接且補強板粘貼在絕緣膠紙上；
B型：補強板交叉直接粘貼在絕緣膠紙上；
C型：兩端補強板直接粘貼在導體上；
D型：兩端補強板交叉直接粘貼在導體上；
E型：一端補強板貼在絕緣膠紙上，另一端直接焊錫；
F型：兩端補強板直接貼在絕緣膠紙上，內部一半剝離；
G型：兩端直接焊錫。
